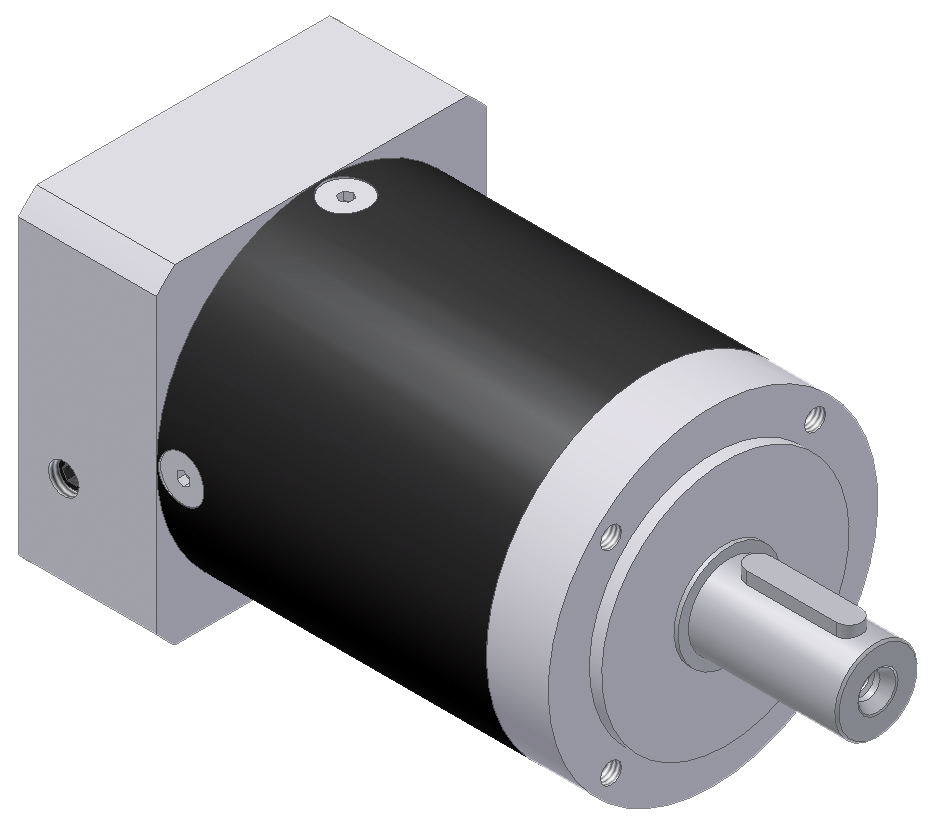

Das PLE 80 ist die perfekte Economy-Alternative zu Servo-Planetengetrieben. Motor und Getriebe werden mit einer lösbaren Kupplung und Klemmnabe verbunden. Reibungsverluste sind nicht vernachlässigbar. Das Getriebe ist für alle Anwendungen geeignet, in denen ein Verdrehspiel von ca. 15 arcmin angemessen ist.

Merkmale

• 22 verschiedene Untersetzungen, i = (3 … 512)
• geringes Verdrehspiel (9-14-16 arcmin), (1-2-3)-stufig
• hoher Wirkungsgrad (96-94-90 %), (1-2-3)-stufig
• hohe zulässige Wellenkräfte, 1.200-950 N, axial-radial
• koaxialer Wellenabgang
• hoher kurzzeitiger Überlastfaktor 1,60
• beliebige Einbaulage
• Lebensdauerschmierung

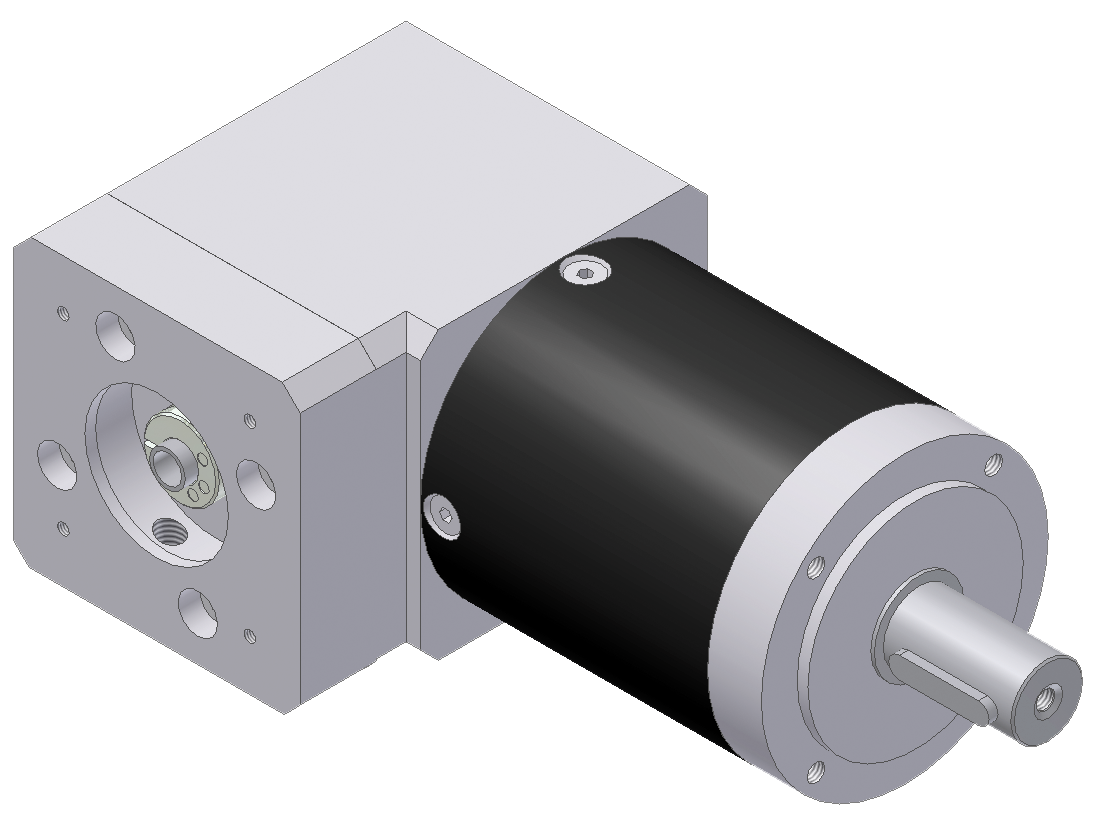

Das WPLE ist die 90°-Winkelausführung zum PLE. Motor und Getriebe werden mit einer lösbaren Kupplung und Klemmnabe verbunden. Reibungsverluste sind vernachlässigbar. Das Getriebe ist ein Doppelgetriebe aus PLE 80 mit einem vorgelagerten Kegelradgetriebe 1:1. Das Getriebespiel erhöht sich durch den Winkelanteil um 6 arcmin.

Merkmale

• 22 verschiedene Untersetzungen, i = (3 … 512)
• geringes Verdrehspiel (15-19-21 arcmin), (1-2-3)-stufig
• hoher Wirkungsgrad (94-92-88 %), 1-2-3-stufig
• hohe zulässige Wellenkräfte, 1.200 … 950 N, axial-radial
• achsversatzfreier Wellenabganghoher kurzzeitiger Überlastfaktor 1,60
• beliebige Einbaulage
• Lebensdauerschmierung

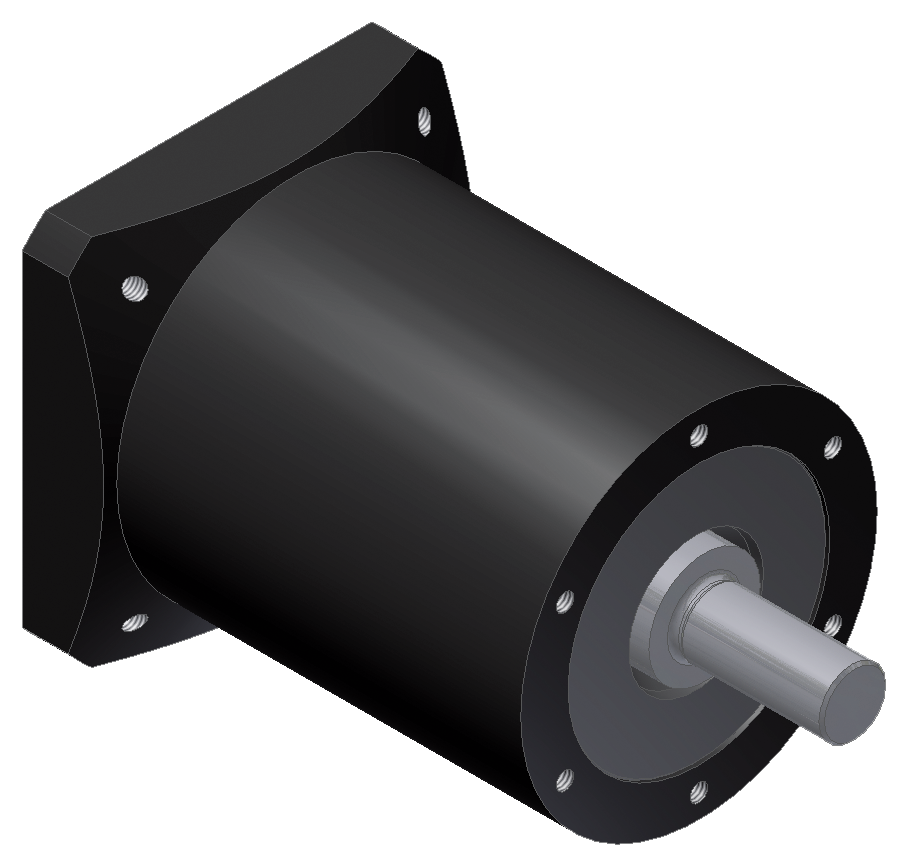

Das HFUC-14 ist ein spielfreies Präzisionsgetriebe. Winkeltoleranzen sind hauptsächlich durch die Verdrehsteifigkeit bestimmt. Motor und Getriebe werden unlösbar miteinanander verbunden. Der Wirkungsgrad ist stark lastabhängig. Das Getriebe ist für Anwendungen ideal geeignet, bei denen das Spiel von Servogetrieben nicht ausreichend ist.

Merkmale

• 4 verschiedene Untersetzungen, i = (30 … 100)
• spielfrei
• hoher lastabhängiger Wirkungsgrad
• hohe zulässige Radialkraft 1.500 N
• koaxialer Wellenabgang
• hoher kurzzeitiger Überlastfaktor mind. 2
• beliebige Einbaulage
• Lebensdauerschmierung
