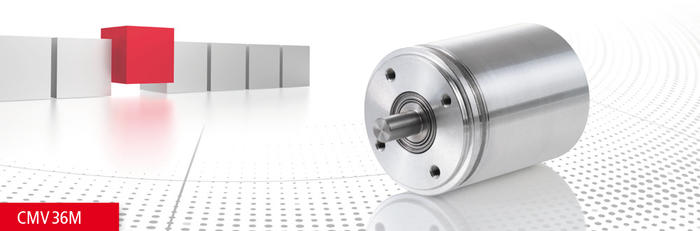

Die 36er Reihe – entwickelt für wachsende Anforderungen

Der neue, kompakte Singleturn-Drehgeber CMV 36 S besitzt eine vollständig
gekapselte Elektronik. Es gibt keine drehende Durchführung. Die Positions- information wird berührungslos durch eine feststehende Gehäusewand übertragen.
Er ist geschützt gegen Staub und Wasser, ebenso findet er seinen Platz
bei Anwendungen mit wechselnden Temperaturen (Gefahr der Betauung)
oder zur Geschwindigkeitsüberwachung.
Die maximal erreichbare Dichtigkeit entspricht IP 69 k. Damit kann dieser Drehgeber problemlos im Fahrzeugbau, für mobile Maschinen und anderen Outdoor-Anwendungen eingesetzt werden. Die Position wird innerhalb der Umdrehung absolut erfasst. Statt mit dem eingebauten Wellensatz kann die Winkellage auch von einer externen Welle mit Magnet eingelesen werden – der Drehgeber hat damit keinerlei bewegliche Teile mehr.
Als Alternative zur einfachen SSI-Ausgabe steht (im gleichen Bauraum) auch ein Doppeldrehgeber CDV 36 S zur Verfügung – die Position wird zweimal unabhängig ermittelt und auf zwei SSI-Schnittstellen ausgegeben. Für Steuerungen mit Inkrementaleingang bietet der IMV 36 die gleichen Mechanik- und Dichtigkeitsoptionen, jedoch mit einer Inkrementalschnittstelle.
Er ist in einer Vielzahl von individuellen Varianten kurzfristig realisierund
lieferbar.

• Fremdgelagert:
  Keine drehende mechanische Verbindung. Berührungslose Abtastung, verschleißfrei. Gekapselte Elektronik bis IP69k. Verfügbar als Singleturn und Inkrementaldrehgeber.
• Eigengelagerte Vollwelle:
  Bewährtes Doppellager. Antrieb des Drehgebers über Welle. Anbau über Flansch mit Klemmen oder stirnseitigen Schrauben.
• Extrem dicht:
  Bis IP69k mit Eigen- und Fremdlagerung als Singleturn und Inkrementaldrehgeber. Optional auch mit Gehäuse vollständig aus Edelstahl.
• Echter Multiturn:
  Integriertes Kompaktgetriebe bis 4.096 Umdrehungen, optional bis 16 Mio.! Kein Zähler, keine Batteriepufferung, robust gegen elektrische Störungen. Erfasst auch ohne Versorgungsspannung zuverlässig jede Bewegung.
• Doppeldrehgeber:
  Vollständig zweikanaliger Aufbau. Als Singleturn mit 2 x SSI, 4.096 Schritte je Umdrehung. Als Multiturn mit redundanten Kompaktgetrieben und 2 x SSI, 4.096 Schritte / Umdrehung und 4.096 Umdrehungen.
• Schnittstellen:
  Inkrementaldrehgeber: K1, K2, K0 und negiert
  Absolut Single und Multi: SSI, 2x SSI, SSI + Inkremental, DRIVECLiQ und CAN (auch mit kundenspezifischen Protokollen) in Vorbereitung

Anwendungsgebiete

• Mobil-/Baumaschinen
• Abfüllbetriebe
• Wasser-/Abwasseraufbereitung
• Wertstoff-Recycling uvm.
