Kompakter Drehgeber für Outdoor-Anwendungen

Der kompakte 36 mm Drehgeber für Outdoor-Anwendungen

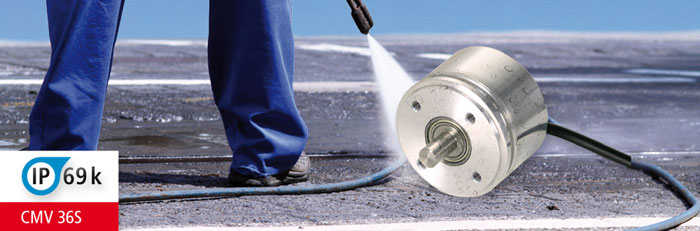

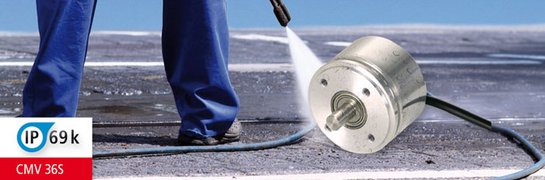

Der neue, kompakte Singleturn-Absolutdrehgeber CMV 36S von TR-Electronic besitzt eine vollständig gekapselte Elektronik. Er hat keine drehende Durchführung. Die Positionsinformation wird durch eine feststehende Gehäusewand berührungslos magnetisch übertragen. Die Messwerte werden über eine synchron-serielle Schnittstelle übertragen.

Üblicherweise wird die Vollwelle des Drehgebers per Kupplung angesteuert. Alternativ steht eine Version für Fremdlagerung zur Verfügung: Von der Applikation aus wird eine Welle in den Drehgeber eingetaucht. Diese Welle trägt an ihrem Ende einen Magneten. Ganz ohne bewegliche Teile ist der Drehgeber mit dieser Technik absolut verschleißfrei.

Die maximale Dichtigkeit beider Versionen entspricht der Schutzart IP 69K. Der CM_36S ist geschützt gegen Staub und Wasser und somit ideal geeignet für Outdoor-Einsätze und Bereiche mit wechselnder Temperatur bzw. Betauung. Zu den vielen Anwendungsgebieten zählen zum Beispiel Fahrzeugbau, Baumaschinen, Abfüllanlagen und Wasser-/Abwasseraufbereitungsanlagen.

Das kompakte 36 mm Modell ist auch als Inkremental- und Doppeldrehgeber mit der gleichen Mechanik und Dichtigkeit verfügbar. Der Doppeldrehgeber CDV 36S besitzt zwei Abtastungen, auf denen zweimal unabhängig die absolute Position ermittelt und auf zwei synchron-seriellen Schnittstellen ausgegeben wird. Für Steuerungen mit einem Inkrementaleingang empfiehlt sich der Inkrementaldrehgeber IMV 36.
