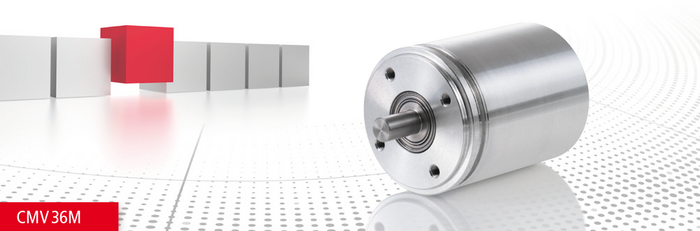

Kleiner Multiturn-, Singleturn- und Inkremental-Drehgeber (36 mm) mit großen Features

Eine neue Baugröße erobert den Markt: Mit 36 mm Durchmesser zieht fortschrittliche Drehgebertechnik auch dort ein, wo übliche Industriebaugrößen keinen Platz haben. Dabei muss sich die 36-mm-Drehgeberfamilie von TR nicht hinter den größeren Baureihen verstecken. Familienmitglieder sind Inkremental-, Single- und echte Multiturn-Drehgeber, solche mit Einfachabtastung und solche mit Doppelabtastung, vom Getriebe über Abtastung bis zu Netzteil und Schnittstelle redundant ausgeführt. Sie können sich auf die bewährte Multiturn-Getriebetechnik verlassen, die erwiesenermaßen extrem langlebig ist und unbeeindruckt von elektromagnetischen Störungen selbst ohne Spannung jede Umdrehung zuverlässig erfasst. Mit der Steuerung kommunizieren die Drehgeber über Inkrementalsignale (K1, K2, K0 und inverse), SSI, Doppel-SSI, SSI + Inkremental und bald auch über DRIVECLiQ oder CAN.


• Fremdgelagert:
  Keine drehende mechanische Verbindung. Berührungslose Abtastung, verschleißfrei. Gekapselte Elektronik bis IP69k. Verfügbar als Singleturn und Inkrementaldrehgeber.
• Eigengelagerte Vollwelle:
  Bewährtes Doppellager. Antrieb des Drehgebers über Welle. Anbau über Flansch mit Klemmen oder stirnseitigen Schrauben.
• Extrem dicht:
  Bis IP69k mit Eigen- und Fremdlagerung als Singleturn und Inkrementaldrehgeber. Optional auch mit Gehäuse vollständig aus Edelstahl.
• Echter Multiturn:
  Integriertes Kompaktgetriebe bis 4.096 Umdrehungen, optional bis 16 Mio.! Kein Zähler, keine Batteriepufferung, robust gegen elektrische Störungen. Erfasst auch ohne Versorgungsspannung zuverlässig jede Bewegung.
• Doppeldrehgeber:
  Vollständig zweikanaliger Aufbau. Als Singleturn mit 2 x SSI, 4.096 Schritte je Umdrehung. Als Multiturn mit redundanten Kompaktgetrieben und 2 x SSI, 4.096 Schritte / Umdrehung und 4.096 Umdrehungen.
• Schnittstellen:
  Inkrementaldrehgeber: K1, K2, K0 und negiert
  Absolut Single und Multi: SSI, 2x SSI, SSI + Inkremental, DRIVECLiQ und CAN (auch mit kundenspezifischen Protokollen) in Vorbereitung

Alle Drehgeber der 36 mm-Familie im Überblick

in unserem Selektor.  Ausführlicher Pressetext mit Bildmaterial
