Drehgeber für Mobilmaschinen

Multiturndrehgeber für Land- und Forstwirschaft-, Baumaschinen und Bahntechnik.

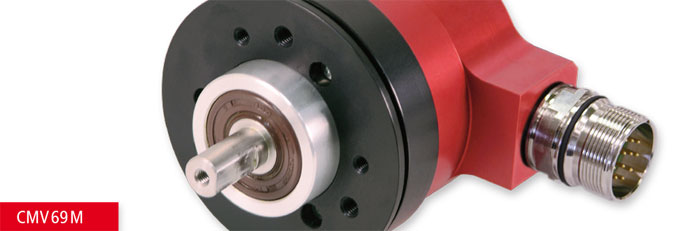

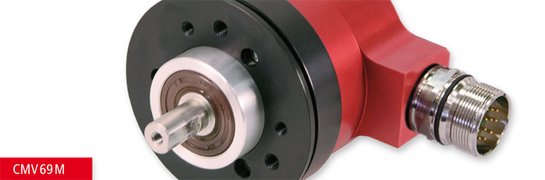

Land- und forstwirtschaftliche Geräte, Baumaschinen und Maschinen für den Gleisanlagenbau haben gemeinsame Anforderungen an verwendete Komponenten, die mit dem neuen Absolut-Drehgeber CMV69M der TR-Electronic GmbH erfüllt werden. Gemessen werden bis zu 4.096 Umdrehungen absolut mit jeweils 4.096 Schritten in der Umdrehung. Das Multiturn-Positionssignal wird über die Strom- oder Spannungsschnittstelle analog ausgegeben. Die Skalierung bzw. der Messbereich und der Nullpunkt können vom Inbetriebnehmer per Software eingestellt werden, der Nullpunkt der Achse kann optional per Preset-Taster auch direkt beim Anbau gesetzt werden. Dieser Taster ist, wie auch der Anschluss zur Programmierung,  unter einer Verschraubung zugänglich. Mit korrekt montiertem Stecker wird eine Dichtigkeit von IP 67 erreicht. Die Versiegelung im Gerätestecker verhindert auch effektiv das Nachsaugen von Feuchtigkeit per Kapillarwirkung aus der Leitung. Aus diesem Grund ist der CMV69M nur mit Steckverbinder erhältlich. Das robuste, harteloxierte Gehäuse mit extra starker Wandung erübrigt zusätzliche Schutzhauben, selbst wenn diese Drehgeber als Aufstiegshilfe missbraucht oder anderer äußerer Krafteinwirkung ausgesetzt werden.
