Bühne frei für SIL3

SIL 3 zertifizierte Absolutdrehgeber für die Bühnentechnik

Drehgeber erfassen die Position von Bühnenpodien, Drehscheiben, Prospekt- und Beleuchtungszügen. Für diese Anwendungen gelten höchste Sicherheitsanforderungen. Denn Fehlfunktionen und daraus resultierende Fehlpositionierungen gefährden Menschenleben. Auch Anlagenteile können zerstört werden. SIL 3 zertifizierte Drehgeber, die Fehlfunktionen klar erkennen, können gefährliche Anlagenzustände vermeiden. Mit innovativen SIL 3 zertifizierten Absolutdrehgebern der Trossinger TR-Electronic GmbH können sicherheitsgerichtete Anwendungen nach den neuen Regeln der Maschinenrichtlinie automatisiert werden.

Bisher wurden im Bühnenbereich Absolutdrehgeber mit zusätzlichen Inkrementalsignalen eingesetzt. Die Inkrementalsignale wurden dabei zur Überwachung der Positionswerte genutzt. Allerdings gab es beim Einschalten der Anlagen ein Sicherheitsdefizit, da nur ein Absolutwert zur Verfügung stand. War dieser Wert falsch, zum Beispiel durch Datenverlust beim Justagewert, konnte dies durch Verwendung der Inkrementalimpulse bisher nicht erkannt werden. Das Anbringen zweier separater Drehgeber mit unterschiedlichem Aufbau ist also zwar grundsätzlich möglich, erfordert jedoch einen höheren Montageaufwand. TR realisiert zwar Doppelgeber, bei denen zwei unabhängige Drehgebersysteme auf gemeinsamer Welle in einem Gehäuse verbaut sind. Aber auch diese Systeme erfüllen nicht die hohen Anforderungen für funktionale Sicherheit nach den neu geltenden Normen.

Die Verwendung der neuen SIL 3 zertifizierten Sicherheitsdrehgeber entlastet den Anwender von der Aufgabe, die funktionale Sicherheit der Positionssensoren separat nachzuweisen. So werden die verschärften Richtlinien eingehalten. Fazit: Mehr Sicherheit für Personen und Anlagen.

Was bedeutet SIL?

Der Sicherheitsintegritätslevel (SIL) ist in der internationalen Normung gemäß IEC 61508/IEC61511 beschrieben. Er dient zur Beurteilung elektrischer/elektronischer/programmierbar elektronischer (E/E/PE)-Systeme in Bezug auf die Zuverlässigkeit von Sicherheitsfunktionen. Der angestrebte Level gibt an welche sicherheitsgerichteten Konstruktionsprinzipien eingehalten werden müssen, damit das Risiko von Fehlfunktionen minimiert werden kann.

SIL 3 / PL e

Der Absolutdrehgeber CDH75 aus dem Hause TR-Electronic erfasst die Umdrehungsinformation durch mechanische Getriebe, ohne batteriegepufferte Umdrehungszähler. Entwicklung, Technologie und Produktion dieser Geräte sind vom TÜV zertifiziert und kommen in Anlagen zum Einsatz, die den Sicherheitsintegritätslevel 3 (IEC 61508) bzw. einen Performance Level e (EN ISO 13849-1) erfordern. Der CDH75 PROFIsafe gibt zusätzlich als sicher geltende Geschwindigkeitswerte ab.

„To be sure to feel safe“

Das Automation Center Coswig der EAE Ewert Ahrensburg Electronic GmbH ist spezialisiert auf innovative und zuverlässige Steuerungstechnik im Bereich Bühnentechnik. Von der Projektierung über die Steuerung und Schaltschränke bis zur Inbetriebnahme erhalten Kunden alles aus einer Hand. Um dem Motto „to be sure to feel safe“ treu zu bleiben achten die 80 Mitarbeiter am Standort Coswig auf die Sicherheit der Anwendungen. So wurde erst vor Kurzem das neue Steuerungssystem ARTEA entwickelt und patentiert. Bei ARTEA lässt sich der Sicherheitsgrad den Erfordernissen anpassen. Die Ausfallsicherheit und die sichere Erkennung von Datenübertragungsfehlern sind durch bis zu drei völlig getrennte Steuerungskanäle gesichert. Mehr Sicherheit durch messen statt zählen.

Höchste Sicherheit und maximale Verfügbarkeit sind zentrale Forderungen an Komponentenhersteller und die Hersteller von Steuerungstechnik. Der CDH75 der TR-Electronic GmbH kann ARTEA, diesem nach SIL 3 sicheren Steuerungssystem für Bühnenanwendungen, direkt angeschlossen werden (zwei SSI-Schnittstellen + Inkrementalschnittstelle / Achse). Bei der safety redundanten Ausführung ARTEA-SR können Anlagen bei erkannten Fehlern ohne Unterbrechung weiter betrieben werden ohne den Verlust der SIL3 Sicherheit.

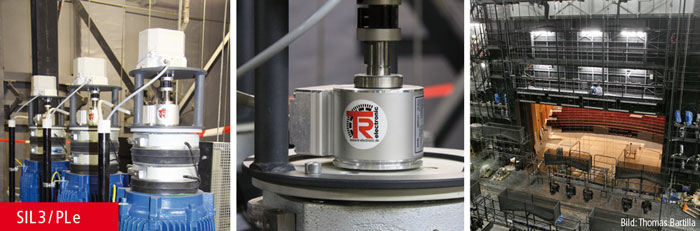

SIL3-Drehgeber von TR-Electronic wurden in die Obermaschinerie der Stadthalle Kassel, der Volksbühne in Berlin und dem Staatstheater Schwerin sowie im Schillertheater Berlin eingebaut. Besonders begeistert ist Herr Schwabe, Leiter Projektmanagement bei der EAE GmbH vom Klemmkasten des CDH75M: „Der Klemmkasten zum Anschluss der Geberleitung ist sehr inbetriebnahme- und servicefreundlich. Die Kabel lassen sich am Bühnenobjekt nach dem Verlegen schnell anschließen. Ganz ohne Löten. Einfach auspacken und auflegen.“ Herr Schwabe schätzt auch die hohe Kooperationsbereitschaft des Trossinger Unternehmens bei Sonderwünschen.
